Welches Verfahren passt zu welchem Schaden?

Entscheidungshilfe

Welche Methode Ihre Leitung braucht, hängt vom Schadensbild, vom Ort der Leitung und von ihrem Durchmesser ab. Den Ausschlag gibt der Kamerabefund, und die sechs Leistungen unseres Partnerbetriebs P&N Kanaltechnik decken vom Prüfen bis zum Sanieren jeden Schritt ab.

Schaden melden 0351 83809077

Liner-Zuschnitt am offenen Transporter des Partnerbetriebs

Die Wahl in Kürze

Was entscheidet über das Verfahren?: Der Kamerabefund: Er zeigt Art, Zahl und Lage der Schäden. Ohne Befahrung lässt sich keine Methode seriös empfehlen.
Leitung im Haus oder im Erdreich?: Im Gebäude kommt meist die Beschichtung von innen zum Zug. Für längere erdverlegte Abschnitte eignet sich eher ein Schlauch, der vom Schacht aus eingebracht wird.
Ein Schaden oder viele?: Eine einzelne undichte Stelle wird punktuell repariert. Reihen sich die Schäden aneinander, ist eine durchgehende neue Rohrwand wirtschaftlicher.
Braucht es eine Reinigung vorab?: Ja, vor dem Einbau muss das Altrohr in der Regel frei von Ablagerungen sein, für die Rohr-in-Rohr-Sanierung zusätzlich trocken. Die Spülung ist daher meist Teil des Auftrags.

Entscheidungstabelle: vom Schadensbild zum Verfahren

Lesen Sie die Tabelle von links nach rechts: Anzeichen oder Befund, typische Lage der Leitung, die passende Leistung und der wichtigste Hinweis dazu. Sie ersetzt keine Befahrung, zeigt aber, worauf das Gespräch mit dem Partnerbetrieb hinausläuft.

Typische Zuordnung, die endgültige Wahl folgt aus dem Kamerabild
Schadensbild	Lage	Verfahren	Hinweis
Ursache von Geruch oder Feuchte unklar	überall	Kanalinspektion	Zustandsprotokoll mit Leitungsplan als Grundlage
Wiederkehrender Rückstau, Ablagerungen, Wurzeln	Grund- und Sammelleitung	Kanalreinigung	Düse richtet sich nach Rohrzustand und Material
Korrodierter oder undichter Fallstrang	im Gebäude, ab 40 mm	Rohr-in-Rohr-Sanierung	Zugang über WC oder Siphon, verwinkelte Verläufe möglich
Viele Risse, Muffenversatz auf ganzer Länge	erdverlegt, ab DN 80	Schlauchliner	Zuläufe werden nach dem Aushärten aufgefräst
Einzelner Riss oder eine offene Muffe	Grundleitung, Anschlussleitung	Kurzliner	Nur die Schadstelle wird abgedichtet
Neubau, Umbau oder Nachweis nach Sanierung	Haltung, Schacht, Abscheider	Dichtheitsprüfung	Prüfmedium Wasser oder Luft, Norm DIN EN 1610

Beschichtung, Schlauch oder Teilreparatur: die Abgrenzung

Die drei Sanierungsverfahren unterscheiden sich vor allem darin, wie viel Leitung sie erneuern und wo sie eingesetzt werden. Beschichtung und Schlauch schaffen eine neue Rohrwand auf der ganzen Strecke, die Teilreparatur nur an einer Stelle.

Spraycoating im Gebäude

Bei der Rohr-in-Rohr-Sanierung sprüht der Partnerbetrieb glasfaserverstärkten Polyesterkunststoff in mehreren Lagen auf die Innenwand. Das Verfahren eignet sich für Fall- und Sammelleitungen, Dachentwässerung sowie Grund- und Anschlussleitungen im Haus, auch bei vielen Bögen.

Schlauchliner für längere Haltungen

Der Schlauchliner ist ein harzgetränkter Textilschlauch, der vom Schacht, Fallrohr oder Ablauf aus eingestülpt wird und unter Luft- oder Wasserdruck an der Altrohrwand anliegt. Ausgehärtet wird mit Warmwasser, Dampf oder UV-Licht; je nach Gegebenheit sind Einbaulängen bis 100 m am Stück möglich.

Kurzliner für eine einzelne Stelle

Der Kurzliner besteht aus einer harzgetränkten Glasfasermatte oder einem Filzschlauch, zugeschnitten auf den Innendurchmesser. Er wird über eine vorhandene Öffnung an die Schadstelle gezogen und per Druckluft angepresst, mehrlagig je nach erforderlicher Wanddicke.

Prüfen, reinigen, sanieren: die übliche Reihenfolge

Jeder Auftrag beginnt mit dem Kamerabild, danach folgen Reinigung, Sanierung und eine Kontrolle. Mit dieser Reihenfolge wird in der Regel nur saniert, was tatsächlich schadhaft ist.

Befahrung mit Bewertung nach DIN EN 13508-2 und Protokoll in WinCan VX
Hochdruckreinigung, damit das Altrohr frei von Fett, Kalk und Wurzeln ist
Einbau des gewählten Verfahrens nach dem Sanierungskonzept
Kamerakontrolle und auf Wunsch ein Dichtheitsnachweis mit Prüfprotokoll

Ob eine Prüfung auf Dichtheit vorgeschrieben ist, regelt die Satzung der jeweiligen Gemeinde. Für Grundstücksentwässerungsanlagen bildet DIN 1986-30 den technischen Rahmen.

Kostenfaktoren je Verfahren

Die Kosten hängen in erster Linie von Länge, Nennweite und Zugänglichkeit der Leitung ab, danach vom Aufwand für die Vorbereitung. Die Richtwerte des Partnerbetriebs dienen nur der ersten Einordnung.

Spraycoating: ab 750 EUR je Meter, DN 40 bis 200
Schlauchliner: ab 235 EUR je Meter, DN 150 bis 300
Kurzliner: ab 850 EUR je Stück
Kamerabefahrung im Einfamilienhaus: ab 825 EUR pauschal
Prüfung und Reinigung: Preis nach Aufwand, transparentes Angebot

Teurer wird es durch viele Abzweige, die nach dem Einbau wieder geöffnet werden müssen, durch starke Verkrustung und durch schwer erreichbare Einstiege. Das Angebot weist diese Punkte als eigene Positionen aus.

Wo grabenlose Verfahren an Grenzen stoßen

Jedes Verfahren hat einen Einsatzbereich nach Durchmesser und Leitungsverlauf, insgesamt reicht das Spektrum des Partnerbetriebs von DN 40 bis DN 400. Ob eine Leitung von innen sanierbar ist, zeigt erst die Befahrung.

Spraycoating setzt einen Rohrdurchmesser ab 40 mm voraus
Ein Schlauchliner braucht mindestens DN 80 und einen Einstieg über Schacht, Fallrohr oder Ablauf
Eine Teilreparatur lohnt nur, solange die übrige Leitung intakt ist

Steht nach dem Befund fest, dass kein Innenverfahren passt, erfahren Sie das vor jeder Beauftragung. Das Sanierungskonzept wägt Notwendigkeit und Wirtschaftlichkeit gegeneinander ab.

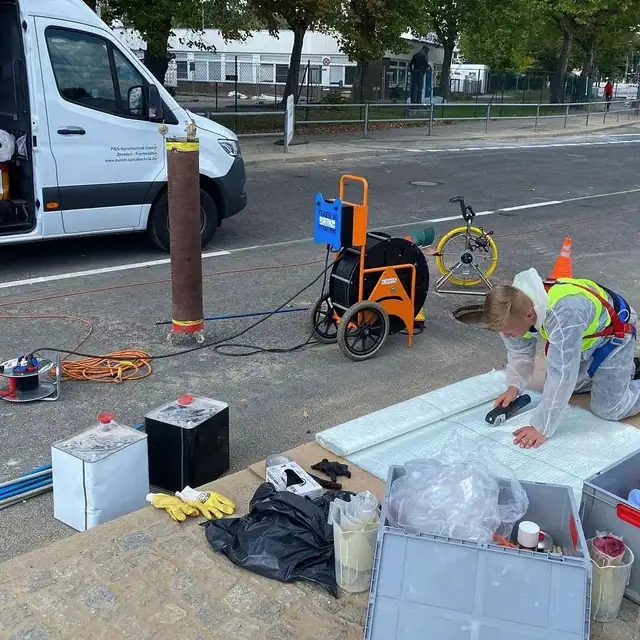

Liner wird am offenen Fahrzeug des Partnerbetriebs zugeschnitten — Zuschnitt vor dem Einbau

Technik des Partnerbetriebs an einem Schacht im Kopfsteinpflaster — Einbau vom Schacht aus

Vom Befund zur Entscheidung

So kommen Sie zu einer begründeten Wahl zwischen den Methoden.

Anzeichen schildern
im ersten Gespräch
Sie beschreiben, was auffällt und wo. Wir ordnen ein, ob zuerst gespült oder befahren wird.
Leitung befahren
nach Terminabsprache
Die Kamera erfasst Schäden, Abzweige und Querschnitte entlang der gesamten Strecke.
Methode festlegen
nach Auswertung
Der Partnerbetrieb schlägt das Verfahren vor und begründet es mit den Aufnahmen.
Angebot prüfen
nach Ihrem Zeitplan
Sie vergleichen Positionen und Mengen mit dem Protokoll und entscheiden in Ruhe.

Fragen zur Wahl des Verfahrens

Verfahren im Vergleich

Ist Spraycoating oder ein Schlauch die bessere Lösung?

Das hängt von Lage und Verlauf ab: Im Haus mit vielen Bögen spricht viel für die Beschichtung, bei langen erdverlegten Strecken für den Schlauch. Die Empfehlung leitet der Partnerbetrieb aus dem Kamerabild ab.

Reicht eine Teilreparatur, wenn nur eine Stelle undicht ist?

Ja, wenn die übrige Leitung intakt ist, genügt ein Kurzliner an der Schadstelle. Zeigt die Kamera weitere Schäden, wird eine durchgehende Lösung meist wirtschaftlicher.

Voraussetzungen und Grenzen

Ab welchem Durchmesser ist eine Innensanierung möglich?

Die Beschichtung von innen ist ab 40 mm möglich, der Schlauchliner ab DN 80. Insgesamt deckt der Partnerbetrieb Abwasserleitungen bis DN 400 ab.

Kann ich die Leitung direkt nach dem Einbau wieder nutzen?

Nach dem Einbau eines Schlauchliners steht die Leitung direkt wieder zur Verfügung. Für die anderen Verfahren nennt Ihnen der Partnerbetrieb die Freigabe bei der Übergabe.

Ablauf und Dauer

Warum wird vor der Sanierung gereinigt?

Die neue Innenschicht braucht eine saubere Rohrwand. Deshalb gehören die Reinigung und bei der Rohr-in-Rohr-Sanierung auch die Trocknung zur Vorbereitung des Einbaus.
